机 型:ZJ-10K-SB单头推盘式高周波机
交流接触器:台湾仕霖
开关按钮:台湾天得
电源器:台湾明纬
中间继电器:日本欧姆龙
15019699143

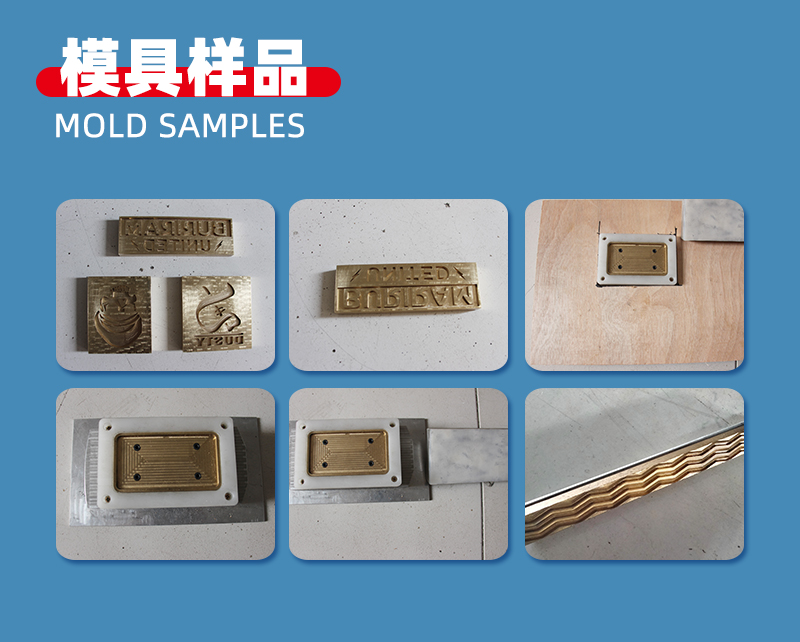

4000-618-233汽车脚垫印压高周波机是利用高周波原理,通过电磁波辐射作用在材料分子内部,使分子相互运动产生的能量作用到一起,加上雕刻模具的作用,起到焊接压印、压字的效果。

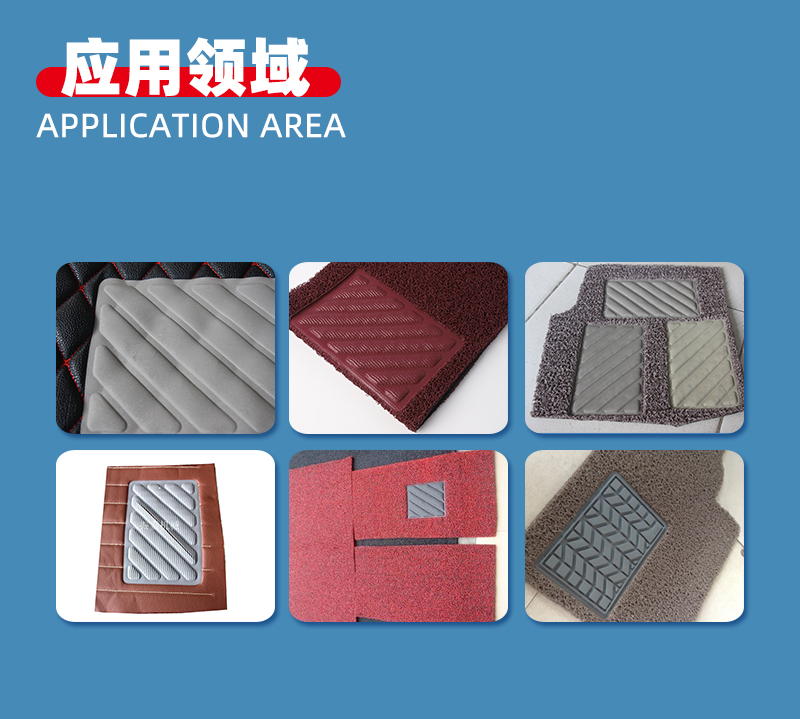

汽车脚垫印压推盘式高周波机适合用于主要使用的材料为PVC、PU、TPU、EVA等塑胶材质。汽车脚垫皮革压花压纹热合焊接、地毯压花压字;帆布、房车帐篷、充气类制品、暖水袋、皮套、PVC胶袋等的热合加工生产,
技 术 参 数 |
|
机 型 Model |
ZJ-10K-SB |
高周波出力 High frequency output power |
10KW |
电源电压 Power supply |
380V or customized |
电源入力 Electronic Power |
15KVA |
振荡周率 Oscillation frequency |
27.12 or 40.68MHZ |
整流器 Rectifier |
矽二极体 Silicon diode |
振荡管 Oscillation tube |
3069 |
上下电极间隔 Max gap of electrodes |
250mm |
温控范围 Range of temperature |
50-300℃可调 Adjustable |
时间调节 Time adjustment |
0-10s可调Adjustable |
上工作台尺寸 Over table size |
600*400mm |
下工作台尺寸 Lower table size |
760*560mm |
推盘尺寸 Push table size |
840*700mm |
机械尺寸 Machine size |
1060*2640*1820mm |
机械拆盘尺寸 Machine without push table size |
1060*700*1820mm |
单架子尺寸 Single Shelf size |
2640*100*100mm |
模具孔距离 Mold hole distance |
310mm |
机械重量 Machine weight |
430KG |
气 缸 Cylinder |
100*200 |
建议空压机 Recommended air compressor |
80升的储气罐缸 |
机器气管 Machine air pipe |
10厘 |
地面到机器工作台尺寸 Floor to machine table size |
990mm |
380V电源 380V power supply |
在机器要放的位置,装一个独立63A或以上的开关带零线空气,(此开关带有3条火线,一条地线,一条零线)并接上地线开关盒。 |
保养说明:
高周波熔接时,模具与及料必须保持清洁,否则会产生跳火现象,如有,检查模具是否烧坏,如有缺口必须补修,如模具不清洁用洗模水,(天拿水)清理。接地线铜片经常受压易损坏,如有换之。压缩空气的水份会积存水瓶内,每次使用机器前请排除小瓶内的积水。油雾器内的润滑油若低于指示线,须加上专用油。机内应每月清理灰尘一次(特别振荡器内的积尘)。机械活动部分必须二至三个月加油一次。
